- 고분자 정전용량식 습도 센서를 채용하여 재현성・신뢰성을 향상
- 정전용량형 센서에 의해 0~100%rh의 상대습도를 측정
- 20%rh 이하의 저습 영역에서도 고정밀 측정

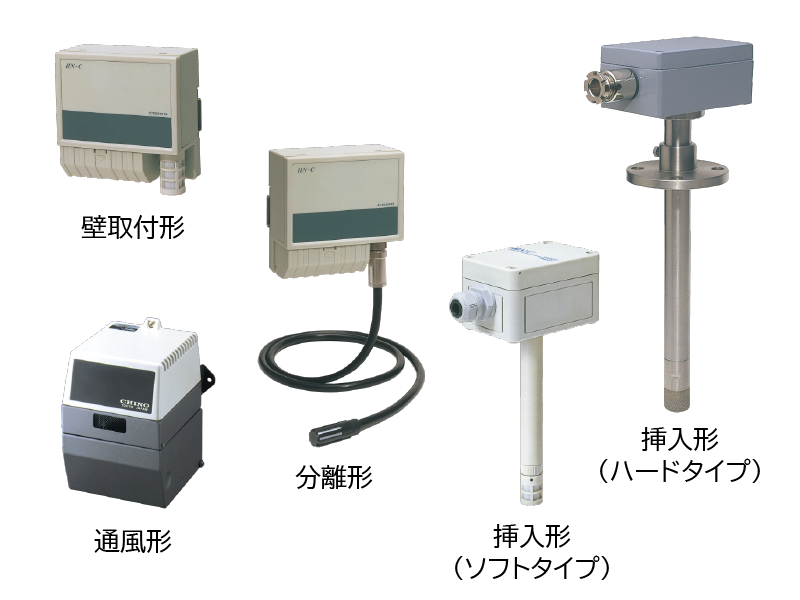

- 용도에 맞게 벽걸이 형, 삽입형 (소프트 타입 하드 타입) 분리형, 분리형 내열 사양, 분리형 내압 내열 사양, 통풍 형의 7 종류를 준비.
- 분리형 내열 사양의 센서 부는 -40 ~ 180 ℃의 넓은 범위에서 사용할 수 있습니다.
- 센서 부는 완벽하게 호환 타입으로 보수가 용이.
- DIN 레일도 설치 가능(통풍형, 삽입형 제외)
- 온습도연산기(HN-GVFA1□) 의 조합에 의해 온도 및 습도(절대온도, 상대습도, 혼합비, 수증기압, 이슬점, 비교습도)를 연산 표시·출력(4~ 20mA DC)하는 것이 가능
- 벽 장착형 HN-CQ 시리즈 : 클린 룸, 오피스 에어컨, 점포 에어컨, 제약 회사, 동물 사육실, 백용 상자
- 삽입형(소프트 타입) HN-CV 시리즈: 공조 덕트 내, 항온 항습조, 곡물 사일로, 식품 발효실, 백용 상자
- 삽입형(하드 타입) HN-CP 시리즈: 공조 덕트 내, 곡물 사일로, 의료기구 멸균 장치, 분말 건조, 발전소 공조
- 분리형 HN-CF 시리즈: 항온 항습조, 온장 냉장고, 환경 시험실, 반도체 제조 라인
- 분리형 내열 사양 HN-CG 시리즈: 항온 항습조, 배기 덕트 내, 환경 시험실, 식품 건조 공정, 목재 건조실
- 통풍형 HN-CW 시리즈: 환경시험장치, 제품양생실, 보관실, 육묘실, 농업용 비닐하우스
기종목록
| 형식 | 기종(설치 방법) | 출력 신호 |
|---|---|---|
| HN-CQA | 벽 설치형 | 4~20mADC(2선 전송) |
| HN-CQB | Pt100 3선식 | |
| HN-CVA | 삽입형(소프트 타입) | 4~20mADC(2선 전송) |
| HN-CVB | Pt100 3선식 | |
| HN-CPA | 삽입형(하드 타입) | 4~20mADC(2선 전송) |
| HN-CPB | Pt100 3선식 | |
| HN-CFA1 | 분리형 | 4~20mADC(2선 전송) |
| HN-CGA1 | 분리형 내열 사양 | |
| HN-CJA1 | 분리형 내압 내열 사양 | 4~20mADC(2선 전송, 온도·상대 습도 출력) |
| HN-CJC1 | 4~20mADC(2선 전송, 온도·노점 온도 출력) | |
| HN-CWA | 통풍형 | 4~20mADC |
| HN-CWB | Pt100 3선식 |
사양
| 이름 | 벽 설치형 | 분리형 | 분리형 내열 사양 | 분리형 내압 내열 사양 | 삽입형 (소프트 타입) | 삽입형 (하드 타입) | 통풍형 | |
|---|---|---|---|---|---|---|---|---|
| 형식 | HN-CQ□ | HN-CFA | HN-CGA | HN-CJ□ | HN-CV□ | HN-CP□ | HN-CW□ | |
| 습도 | 센서 | 고분자 정전용량식 | ||||||
| 측정 범위 | 0~100%RH(결로시키지 않을 것) | |||||||
| 정밀도 정격 | ±2%RH(0~90%RH, 25℃에서), ±3%RH(90~95%RH, 25℃에서) | |||||||
| 상대 습도 온도 계수 | ±0.1%RH/℃(5~80℃의 범위에서) | ±0.05%RH/℃(5~80℃의 범위에서) | ±0.1%RH/℃(5~80℃의 범위에서) | |||||
| 응답 시간 | 15초 이내(90% 응답, 25℃, 0.1m/s 통풍하에서) | 30초 미만(90% 응답) | 15초 이내(90% 응답, 25℃, 0.1m/s 통풍하에서) | 1분 미만(동좌) | 15초 이내(90% 응답, 25℃, 0.1m/s 통풍하에서) | |||
| 출력 신호 | 4~20mA DC·2선 전송(0~100%RH에 대하여) HN-CJC의 노점 온도는 상대 온도, 온도 각 측정값으로부터 연산 |
|||||||
| 부하 저항 | 500Ω 이하(전원 전압 24VDC일 때) | |||||||
| 온도 | >센서 | 백금 측온 저항체 Pt100 JIS 클래스 A | ||||||
| 측정 범위 | 0~50℃ | -40~80℃ | -40~180℃ | 0~50℃ | 0~80℃ | 0~50℃ | ||
| 정밀도 정격 (2선 전송의 경우) | ±0.3℃ | ±0.5℃ | ±0.3℃ | |||||
| 출력 신호 | HN-C□A의 경우는 4~20mADC・2선 전송(측정 범위에 대해), HN-C□B의 경우는 Pt100・3선식, HN-CJC의 경우는 4~20mADC・2선 전송 (온도·노점 온도에 대하여) |
|||||||
| 부하 저항 (2선 전송의 경우) |
500Ω 이하(전원 전압 24V DC일 때) | 550Ω 이하(전원 전압 24V DC일 때) | 500Ω 이하(전원 전압 24V DC일 때) | |||||
| 센서부 호환성 | 플러그인 호환 | 케이블부를 포함한 플러그인 호환 | 플러그인 호환 | |||||
| 사용온도범위 | 본체부 | 0~50℃ | ||||||
| 센서부 | 0~50℃ | -40~80℃ | -40~180℃ | 0~50℃ | 0~80℃ | 0~50℃ | ||
| 전원 전압 | 12~24V DC ±1V | 24V DC ±1V | ||||||
| 연결 방식 | 클램프식 나사 없음 단자 접속 | 단자 접속(M4×5) | 단자 접속(M3.5×7) | |||||
| 재질 | 본체부 | 수지 | 알루미늄 다이캐스트제> | 강판 | ||||
| 보호관부 | 수지 | SUS제 | ||||||
| 치 방법 | 나사 고정(M4×2) 또는 DIN 레일 설치 | 나사 고정(M4×2) | 플랜지 설치(JIS 5K 25A) | 나사 고정(M5×2) | ||||
| 질량(본체부만) | 약 160g | 약 220g | 약 240g | 약 1.6kg | 1.7kg | |||
| 액세서리 | 벽 장착용 브래킷 | |||||||
| 기타 | － | 케이블 길이: 1m, 2m, 3m (지정) | － | － | ||||
