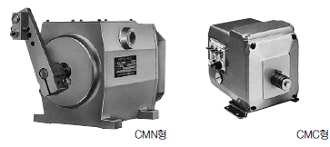

기종목록
| 제어방식 | Torque | ||||||
|---|---|---|---|---|---|---|---|
| 12.5N.m | 15N.m | 30N.m | 50N.m | 100N.m | 200N.m | ||
| ON/OFF용 | CMN-011 | CMN-021R | CMN-031R | CMN-051R | CMN-101R | CMN-201R | |
| PID용 | CMN-012 | CMN-022R | CMN-032R | CMN-052R | CMN-102R | CMN-202R | |
사양
| CMN-01◻ | CMN-02◻R | CMN-03◻R | CMN-05◻R | CMN-10◻R | CMN-20◻R | |
| 최대토르크 | 12.5N.m | 15N.m | 30N.m | 50N.m | 100N.m | 200N.m |
| 회전각 | 90° (지정에 따라 0~180° 가능 | |||||
| 전 스트로그 (회전소요시간) |
90...50Hz의 경우 43초 90...60Hz의 경우36초 |
90...50Hz의 경우 36초, 72초의 2종류 지정가능 90...60Hz의 경우36초, 60초의 2종류 지정가능 |
||||
| 조작레버 유효길이 | 35~95mm | 55~100mm | 55~130mm | 80~140mm | ||
| 링크길이 | 8.2mm | 10.7mm | 12.5mm | 15.5mm | ||
| 조작신호 | ON/OFF용...단상교류전압ON/OFF PID용...ON/OFF SERVO형 PID식 조절계출력 |
|||||
| FEED-BACK 저항 | 2㏀ 또는 135㏀ | |||||
| 전폐, 전개 경보접점 | A1, C1, B1, A2, C2, B2 도통신호용량...저항부하 250V 10A | Option 1, C1, B1, A2, C2, B2 도통신호용량...저항부하 250V 10A |
||||
| 전원 | AC 110~220 50/60Hz 지정요 | |||||
| 소비전력 | 약20VA | |||||
| 상용온도 | -50~50℃ | |||||
| 취부방법 | 수평 또는 수직 | |||||
| COLOR | 은색 열도장 | |||||
| 중량 | 3Kg | 5Kg | 9Kg | 14Kg | 18Kg | |
| 보호구조 | IP40 | IP55 | ||||
