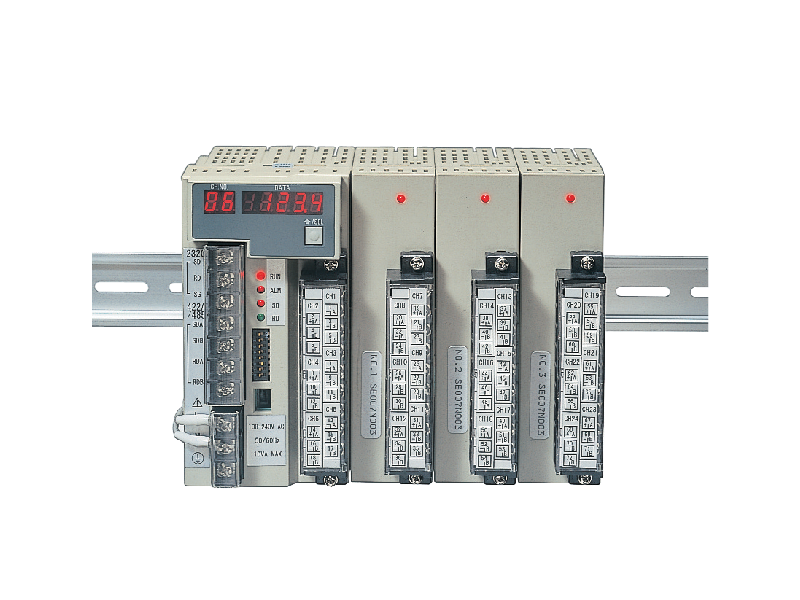

PC와의 친화성을 강화 48ch까지 증설 가능

• 증설 타입이므로 서브 유닛(입력 6점)을 필요에 따라 접속하여 입력 점수를 48점까지 확대 가능
• 통신 프로토콜에 국제적인 MODBUS를 채용. MODBUS 탑재 기기와 통신 소프트웨어를 작성하지 않고 통신 가능
• 통신 인터페이스는 RS-232C, RS-422A, RS-485의 3종을 표준 장비
• 고속·고감도 측정, 멀티 연산
• 입력은 모든 채널간에 절연되어 있으며 안심하고 사용할 수 있습니다.
• 페이퍼리스 그래픽 레코더 BR 시리즈의 입력 점수 증설용(24점까지)으로도 사용할 수 있다

※ 데이터 수집 소프트웨어 "KIDS"와 파라미터 설정 소프트웨어 "PASS"를 준비하고 쉽게 데이터 수집을 할 수 있습니다. 또한 KIDS는 SE3000을 최대 5대 연결할 수 있으며 최대 100채널까지 관리가 가능합니다.

기종목록

이름		형식
기본 기기	표시부 무	SE3100-000
	표시기 유	SE3101-000
증설 입력용 서브 유닛		SE3211-000
소프트웨어 KIDS / PASS

사양 (단색형)

측정점수	베이스 유닛 6점, 서브 유닛 6점/1대 * 베이스 유닛 1대에 서브 유닛 최대 7대를 접속하여 48점까지 증설 가능
입력 종류	풀 멀티 레인지 직류 전압 9종, 열전대 16종, 측온 저항체 5종
정밀도 정격	±0.1%±1digit(직류 전압, 범용 열전대의 경우)
측정주기	1초(6점의 경우)~8초(48점의 경우)
번 아웃	열전대, 측온 저항체 입력의 센서 단선 판정 기능 표준 장비(있음/없음 전환 가능)
통신 인터페이스	RS-232C, RS-422A, RS-485(3종류에서 스위치 선택) *통신 프로토콜은 MODBUS
알람 설정 수	각 채널 최대 4개 설정
경보 종류	상한, 하한, 차상한, 차하한, 변화율 상승한, 변화율 하강한(경보 출력 없음)
외형치수	베이스 유닛 H136×W72×D100mm 서브 유닛 H136×W36×D100mm
설치 방법	DIN(35mm) 레일 설치
정격 전원 전압	100V－240VAC 50/60Hz

인디케이터 사양(옵션, 개장 가능)

표시기	7 세그먼트 적색 LED 7 자리
표시 내용	채널 번호 2자리, 데이터 5자리(채널 보진/고정)
표시 갱신주기	3초
