새로운 PC로 사용하는 경우 반드시 TP-L 시리즈 본체 초기화 한 후에 다시 한번 설정하십시오.
TP 시리즈 LAN 연결 흐름도 (PC와 1 대 1로 연결하는 경우) (PDF769KB)
초기화 방법은 여기를 참조하십시오

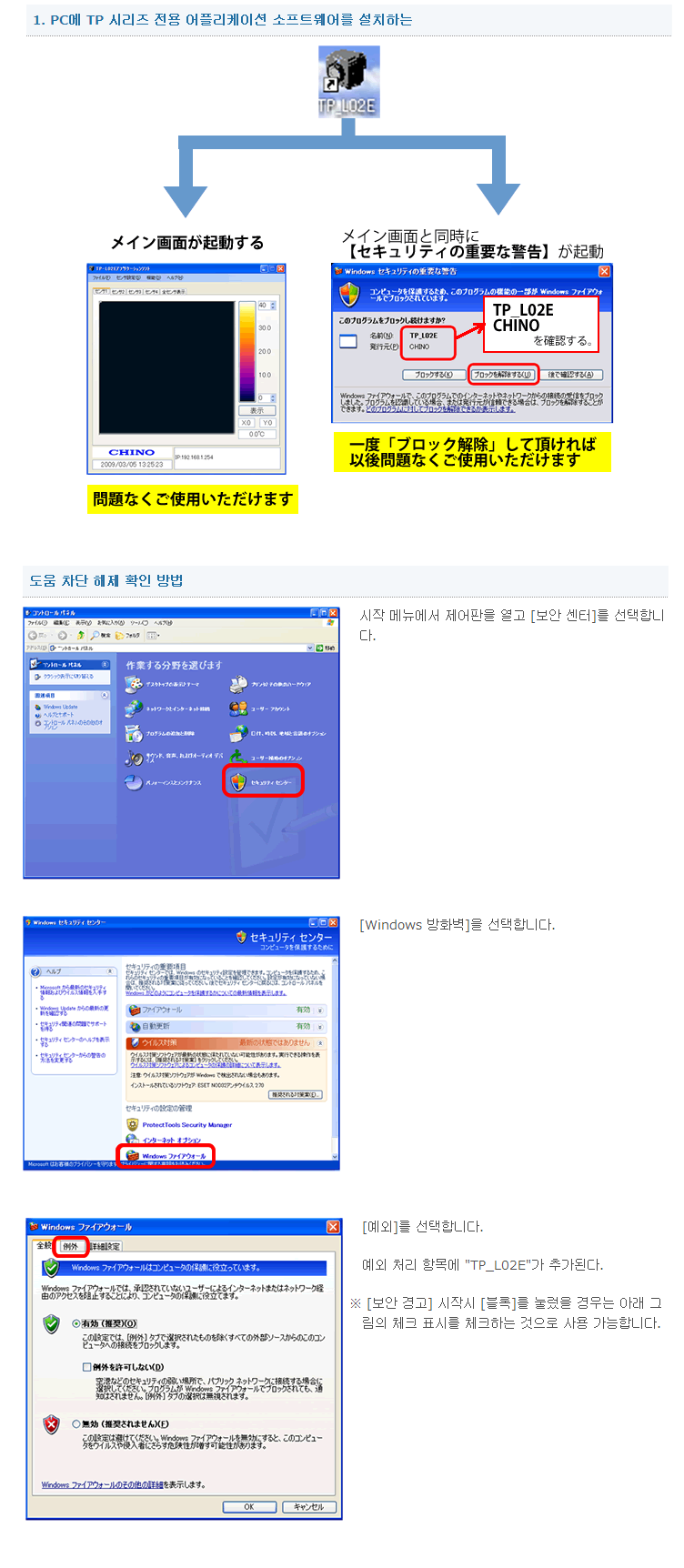

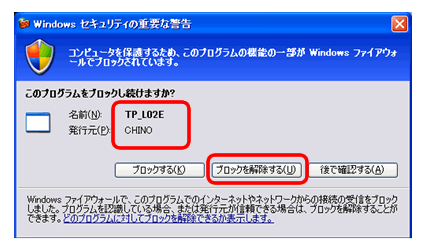

차단 해제"를 클릭 차단을 해제하십시오.  일단 차단 해제하여 주시면 이후 문제없이 사용하실 수 있습니다.

자세한 내용은

문의가 많았던 LAN 연결에 대한 지침을 만들었습니다.

자세한 내용은 여기를 참조하십시오

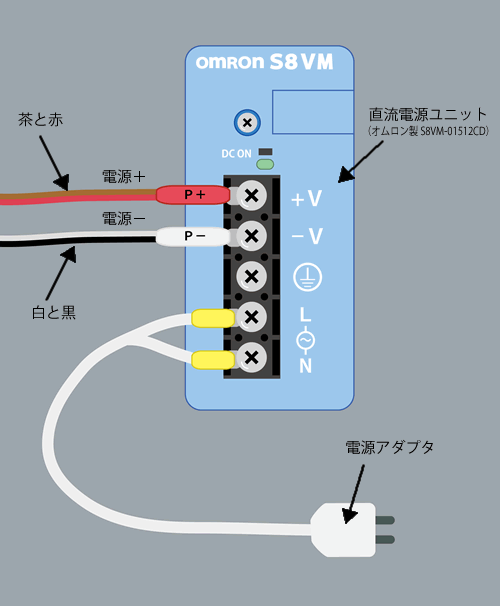

전용 전원 케이블의 'P +'를 '+ V'에 "P-"를 "-V"에 연결합니다.
【대책】 아래의 그림을 참조하십시오.

1. 어플리케이션 소프트의 ""버튼이 "표시"로되어있다.  【대책】 어플리케이션 소프트의 ""버튼을 클릭하십시오.

2. 컴퓨터의 IP 주소와 센서의 IP 주소가 같은 주소의 가능성이 있습니다.  【대책】 PC와 센서의 IP 주소를 확인하십시오.

3. 연결하는 PC 또는 센서 변경 될 수 있습니다.  【대책】 센서의 초기화와 PC의 전원 재 투입을 실시하여 LAN 설정을해야합니다.
※ 센서의 초기화 : 이니셜 스위치를 누르면하면서 전원을 투입 해 1 초 이상 누르면 작동 표시등 보라색 점멸 확인 후 전원 재 투입하십시오.

4. 센서 LAN 설정 한 후 센서의 전원 재 투입을하고 있지 않을 가능성이 있습니다.  【대책】 센서 본체의 동작 표시등이 보라색 깜박이는 경우 전원 순환을 수행하십시오.

Q6 :LAN 설정시 화면에 "연결 오류!" 또는 컴퓨터 화면에 로컬 영역 연결이 "연결됨"및 "연결되어 있지 않습니다" 가 번갈아 나타납니다.

A6 :1. 센서와 상위 기기 (PC 등)가 30 초 동안 통신하지 않는 상태가 계속되면 화면에 "연결 오류!"가 표시됩니다.
【대책】 화상 표시 상태에서 LAN의 정보를 잘 PC에 전송되지 않은 수 있습니다. LAN 커넥터가 빠져 있지 않은지 확인해주십시오. 연결 오류의 열 화상 및 트랜드 그래프는 연결 오류가되기 전에 최종 값을 유지합니다. 2. 사용하는 PC에 탑재 된 네트워크 어댑터를 확인하십시오. 【대책】 3Com 사의 3C920 네트워크 어댑터가 탑재되어 있다면 드라이버의 업데이트 및 설정 변경을 부탁드립니다. 탑재 된 컴퓨터 예 : 노트북 DELL 제 latitude V740 최신 드라이버 설치 및 네트워크 어댑터 설정 변경은 여기에서 확인하시기 바랍니다

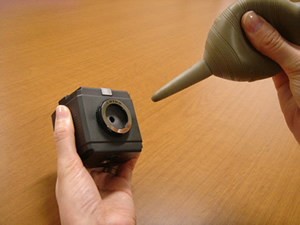

송풍기로 표면의 먼지를 날려주세요. 세척하지 마십시오.

소형 열 화상 센서 TP-L 시리즈는 파란색, 자주색, 빨간색 LED3 색으로 기기 상태를 나타냅니다. 항목

항목		색상	사양
모드 미 설정 (공장 출하 상태)			청색  1 회 점멸 / 3 초주기
LAN 데이터 미 출력, 경보 값 설정되지 않음			청색  1 회 점멸 / 3 초주기
LAN 데이터 출력 상태, 경보 모니터링 상태			파란색  점등
캡처 모드			보라색  점등
각종 설정 후 전원 재 투입 요청시			보라색  2 회 점멸 / 3 초주기
경보 출력 (※ 1)			적색  점등
기기 이상	내부 메모리 이상 (※ 2)		적색  점멸 1 회 / 3 초주기
	내부 온도 이상 (※ 3)		적색  2 회 점멸 / 3 초주기

(※ 1) 경보 출력 상태입니다. 열 화상 센서 본체의 이상이 없습니다.  자동 복귀 패턴 : 자동 복귀합니다.  자기 유지 패턴 : 전원 재 투입 또는 상위 기기 (PC 등)에서의 명령은 경보 해제합니다. (※ 2) 적색 1 회 점멸 : 내부 메모리 이상입니다. 제품 판매 대리점이나 치노 영업소로 연락 주시기 바랍니다. (※ 3) 적색 2 회 점멸 : 내부 온도 이상입니다. 사용 온도 범위 내에서 사용해주십시오. 그래도 문제가 지속되면 구입처 또는 가까운 치노 영업소로 연락 주시기 바랍니다

1. 전용 전원 케이블이 제대로 연결되지 않을 수 있습니다. 전용 전원 케이블을 올바르게 연결하십시오. 2. 설비의 전원이 켜져 있지 않은 경우가 있습니다. 한번 더 확인해주십시오.

1. 전용 LAN 케이블이 제대로 연결되지 않을 수 있습니다. 전용 LAN 케이블을 올바르게 연결하십시오. 2. 응용 프로그램 소프트웨어가 설치되어 있지 않을 수도 있습니다. 응용 프로그램 소프트웨어의 설명서를 참조하여 설치하십시오. 3. IP 주소가 올바르게 설정되지 않을 수 있습니다.응용 프로그램 소프트웨어의 설명서를 참조하여 설정하십시오. 4. HUB로 중계하는 경우는 자동 전환 기능이 있는지 확인하시기 바랍니다. 자동 전환 기능이 붙지 않은 경우는 크로스 / 스트레이트 변환 커넥터를 연결하십시오. (

강한 정전기 나 전자파 또는 고주파의 영향을 받음. 강한 정전기 나 전자파를 발생하는 기기에 접근하지 않도록하십시오.

컴퓨터의 OS를 확인하시기 바랍니다. ( 동작 환경은 이쪽 )

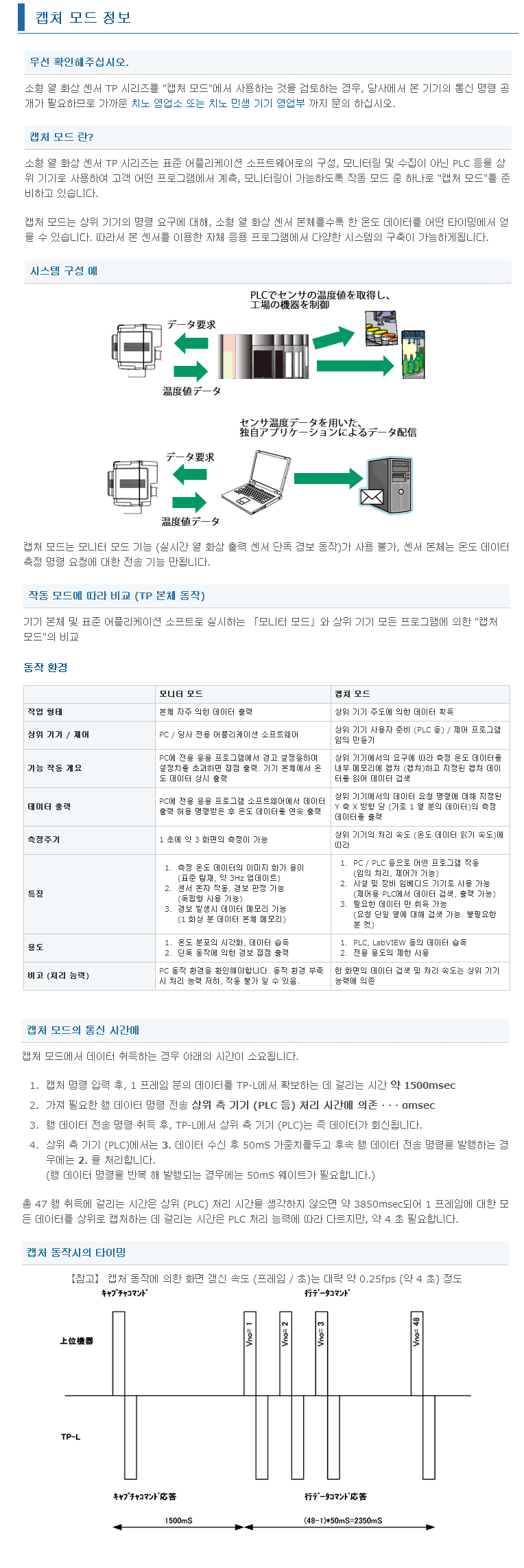

:캡처 모드에서 데이터 검색을하면 아래의 시간이 소요됩니다.
1. 캡처 명령 입력 후, 1 프레임 분의 데이터를 TP-L에서 확보하는 데 걸리는 시간　약 1500msec
2. 가져 필요한 행 데이터 명령 전송　상위 측 기기 (PLC 등) 처리 시간에 의존 · · · αmsec
3. 행 데이터 전송 명령 취득 후, TP-L에서 상위 측 기기 (PLC)는 즉 데이터가 회신됩니다.
4. 상위 측 기기 (PLC)에서는 3. 데이터 수신 후 50mS 가중치를두고 후속 행 데이터 전송 명령을 발행하는 경우에는 2 단계를 처리합니다. (행 데이터 명령을 반복 해 발행되는 경우에는 50mS 웨이트가 필요합니다.) 총 47 행 취득에 걸리는 시간은 상위 (PLC) 처리 시간을 생각하지 않으면 약 3850msec되어 1 프레임에 대한 모든 데이터 상위로 캡처하는 데 걸리는 시간은 PLC 처리 능력에 따라 다르지만 약 4 초 필요합니다.

확실히 상위 1 프레임의 온도 데이터를 얻기 위해 약 4 초 필요합니다.

캡처 동작 타이밍의 자세한 것은

LAN 표준에서 최대 100m입니다.  연장 케이블 어댑터 등은 고객 측에서 준비하십시오. 또한, LAN 케이블 연장에 따라 이미지 업데이트 속도가 느려질 수는 없습니다.
