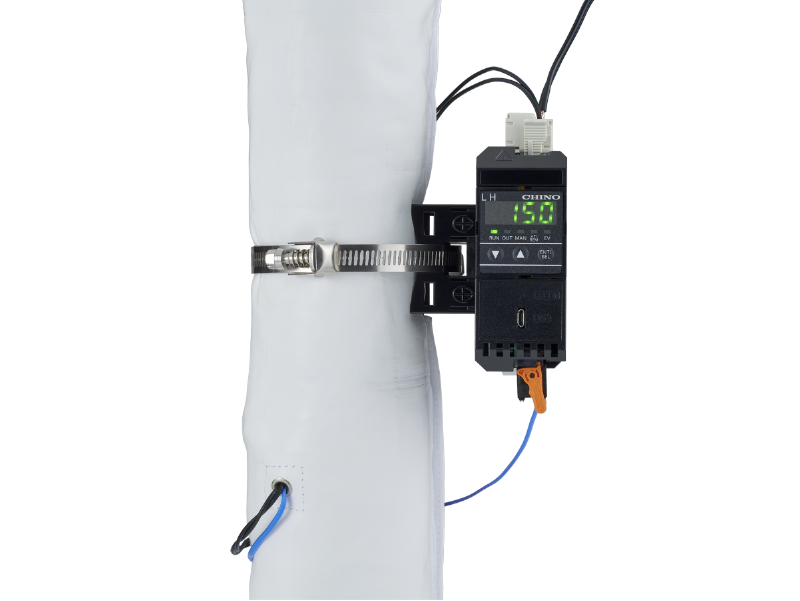

배관의 온도 제어에 적합한 SSR 내장 조절계

• LH100/LH110과 히터를 접속하여 공간 절약·배선 절약형 온도 제어가 가능
• 배관 온도 이외에도 다양한 제어에 사용하실 수 있습니다
• 탈착식, 푸시 인 접속 커넥터를 채용
• 배선을 접속하고 나서 일괄 설치에 대응해, 현장에서의 배선 공수・작업 시간을 저감할 수 있습니다
• 안전면이 뛰어난 설계
• 본체에 퓨즈와 릴레이를 내장하고 있습니다
• EtherCAT에 대응 가능

기종목록

품명	형식	사양
배관용 온도 컨트롤러	LH100-NN	설정 표시기 없음
	LH101-NN	설정 표시기 없음, 방습 처리(내부 프린트 기판)
	LH110-NN	설정 표시기 있음
	LH111-NN	설정 표시기 있어, 방습 처리(내부 프린트 기판)
LH 용 EtherCAT 변환기	LH700-NN	LH100/LH110용 EtherCAT 슬레이브 장비
	LH701-NN	LH100/LH110용 EtherCAT 슬레이브 기기, 방습 처리(내부 프린트 기판)

사양

기종	LH100		LH110
입력 신호	열전대···K, J 측온저항체···Pt100
측정 범위	0~800℃(공통)
정밀도 정격	측정 범위의 ±0.2% FS±1digit
기준점 보상 정밀도	±2℃
입력 캡처주기	약 0.1초
출력 종류	트라이액 출력(제로 크로스)
허용 부하 전류	7A
제어주기	약 0.1초
펄스주기	0.5~180초
설정표시기	무		유
전원전압	100～240V AC
전원주파수	50/60Hz
소비 전력	부하 미접속시	최대4VA(100V) /최대 6VA(240V)	최대 5VA(100V) /최대7VA(240V)
	부하접속시	최대 704V부하 접속시A(100V) /최대 1686VA(240V)	최대 705VA(100V) /최대1687VA(240V)
사용온습도		온도度　－10～60℃ 습도 20～90％RH（결로가 없을것
입력 점수	1점
입력 신호	무전압 접점 또는 오픈 컬렉터
기능	AUTO/MANUAL, RUN/READY, 내장 릴레이 ON/OFF
출력 점수	1점
출력 용량	24VDC 50mA
기능	절대치 경보, 편차 경보, 절대치 편차 경보, 제어 루프 이상 경보, FAIL 경보

기기프로필	Semiconductor Device Profile
비트율	100Mbps
프로토콜	CoE、FoE
동일모드	FreeRUN、SM、DC
통신주기	5～100ms
전송거리	100m이하（노드간）

전원 전압	100～240V AC
전원 주파수	50/60Hz
소비 전력	6VA(100V) /최대8VA(240V)
사용온습도범위	온도 -10~60℃ 습도 20~90%RH(결로 없을 것)
