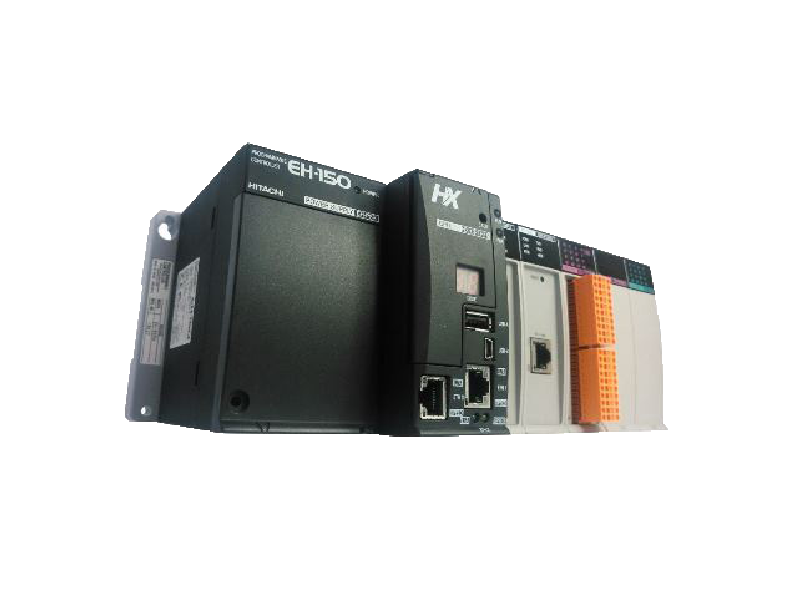

제조 라인 전체를 종합 관리

• 당사 오리지널 FB(펑션 블록)의 조합으로, 피드백 제어와 시퀀스 제어를 고도로 융합합니다
• 기존 PID 제어 외에도 오버 슈트 / 외란 억제 기능을 탑재 한 FB로 제어성을 향상시킵니다.
• 계측·제어 뿐만이 아니라, 데이터의 해석·분석에 의한 설비 예지 보전 등에도 대응 가능합니다
• 자동 설정 기능이나 동기 기능으로 차트 기록계와의 제휴를 강화(PDF 차트 사양만)

※ 상위로부터의 통신으로 여러 대의 제어 모터를 각각 임의의 출력을 설정할 수 있습니다.

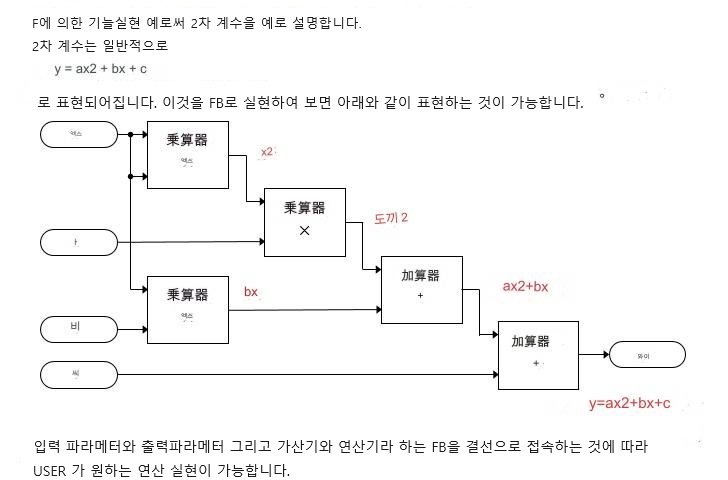

기능 블록 구축에 의한 연산 기능의 실현
ForgaN의 주요 특징인 FB(기능 블록)는 계측 제어를 위한 기본적인 함수 요소입니다. 이 블록에서는 「입력 파라미터」와 「출력 파라미터」를 가지며, 복수의 기능을 조합한 제어(연산)가 부품화되어 있습니다. ForgaN에서는 이러한 계측 제어를 위한 기본적인 기능을 제공하여 사용자가 원하는 계측 제어 기능을 실현해 나갈 것입니다.
ForgaN이 제공하는 펑션 블록은 아래 표에 나타낸 바와 같이 약 280종이 있으며, 소프트 결선에 의해, 사용자의 곤란함이나 요구를 해결해 갑니다.

기종목록

분류	종류 수	내용
숫자형 변환	13	바이너리 ⇔ 부동 소수점 변환 등
입력	13	정규화, 레인지 스케일 등
수치	56	사칙 연산 지수 연산 외
논리	96	논리 연산, 타이머 연산 등
알람	8	절대치(상한·하한) 경보 외
출력	6	상하한·변화율 리미터 등
통제	45	PID 제어, Z 제어 등
통계 분석	7	회귀 분석, 센서 열화 진단 등
신호 분석	32	FFT 분석, 창 함수 등
합계	276

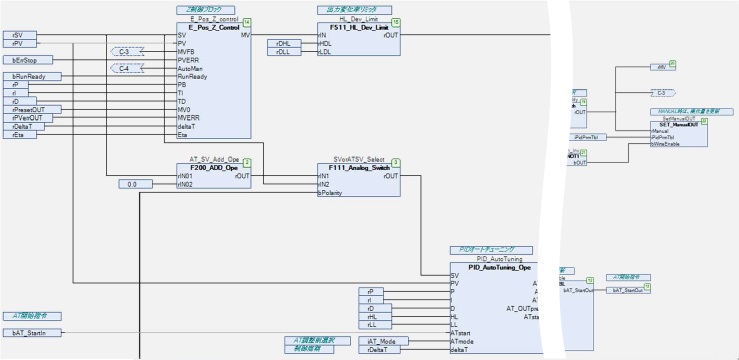

FB를 복수 조합해 조절계의 기능을 실현한 ForgaN 제어 구축의 일부를 아래 그림에 나타냅니다.
또한 캐스케이드 제어를 비롯한 고급 제어로의 확장도 용이합니다.

사양

기본 구현 모듈 수		1유닛 최대 11모듈(전원, CPU 포함하지 않음) 베이스 유니트 종류(3장용, 5장용, 6장용, 11장용)
유닛 증설 수		5단(마스터 유닛 포함하지 않고)
기본 입출력	아날로그 입력	최대 528점(8ch 사양으로 풀 실장한 경우)
	아날로그 출력	최대 528점(8ch 사양으로 풀 실장한 경우)
	디지털 입력	최대 4224점(64ch 사양으로 풀 실장한 경우)
	디지털 출력	최대 4224점(64ch 사양으로 풀 실장한 경우)
이더넷 포트 수		3포트
RS-485 통신 포트 수		2포트
USB 호스트 장치		1포트 USB 메모리 구현 가능
SD 카드 슬롯 수		1슬롯
기타		각종 통신 프로토콜 실장 Modbus-TCP, Modbus-ASCII, Modbus≡RTU, FTP, NTP, EtherCAT 하기 프로토콜은 통신 모듈(카드)의 추가로 대응 가능 DeviceNet 통신, FL-net 통신, PROFIBUS-DP 통신
